1. Production d'une tension variable

Lorsqu'on approche le pôle d'un aimant au voisinage d'une bobine, on observe une déviation du spot sur l'écran de l'oscilloscope. La déviation du spot dépend du sens du déplacement. Il existe donc une tension aux bornes de la bobine.

    Conclusion : On peut produire une tension en déplaçant un aimant au voisinage d'une bobine.

                                               Cette tension dépend :

                                                   - du sens de déplacement de l'aimant

                                                   - de la vitesse de déplacement

Le mouvement peut être un mouvement de rotation.  Observez l'influence de la vitesse de rotation sur la tension produite. Vous pouvez stopper le balayage en cliquant sur XY.

2. Le couple turbine/alternateur

    Dans la pratique, l'aimant, appelé ROTOR, est placé sur un axe qui tourne à l'intérieur de la bobine, appelé STATOR. L'ensemble constitue un alternateur.

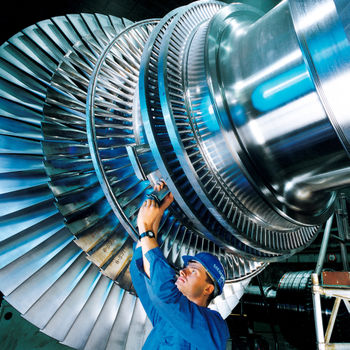

    Une TURBINE placée sur l'axe du ROTOR permet sa mise en mouvement.

            Connaître le fonctionnement d'un alternateur

    En fonction du type d'énergie (eau, vapeur d'eau, vent) permettant de mettre en mouvement la turbine, on distingue différents types de centrales électriques.

2. Les différentes centrales électriques

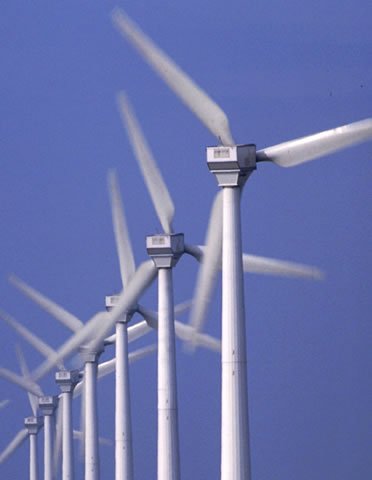

2.1. Principe d'une centrale éolienne





            Cliquer sur l'image pour voir le principe de fonctionnement d'une centrale éolienne.

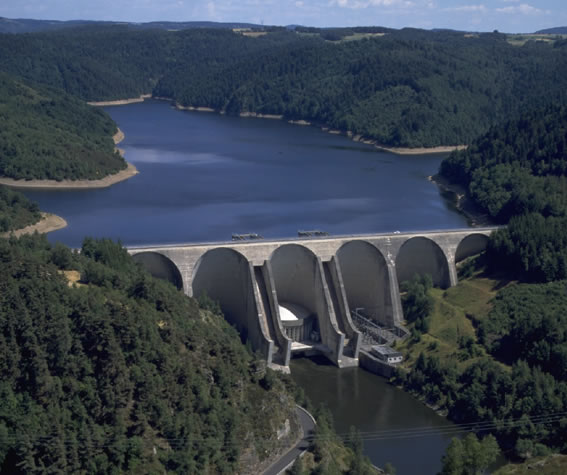

2.1. Principe d'une centrale hydraulique



        Cliquer sur l'image pour voir le principe de fonctionnement d'une centrale hydraulique.

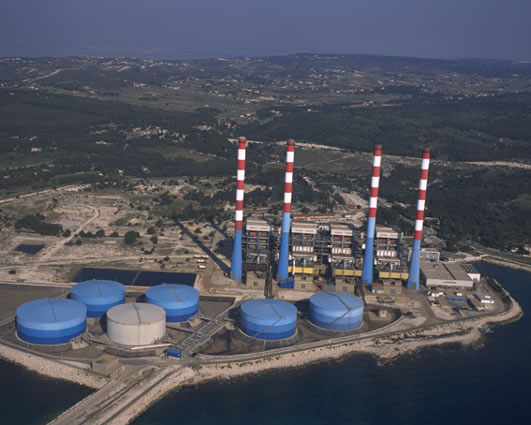

2.1. Principe d'une centrale thermique



        Cliquer sur l'image pour voir le principe de fonctionnement d'une centrale thermique.

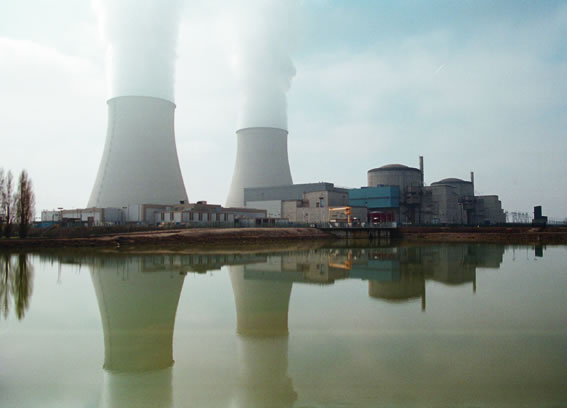

2.1. Principe d'une centrale nucléaire



        Cliquer sur l'image pour voir le principe de fonctionnement d'une centrale nucléaire.

    Dans certains cas, la force des marées est utilisée pour mettre en mouvement le rotor. C'est le cas de l'usine marémotrice de la Rance.
